超音波検査機器：探傷システム

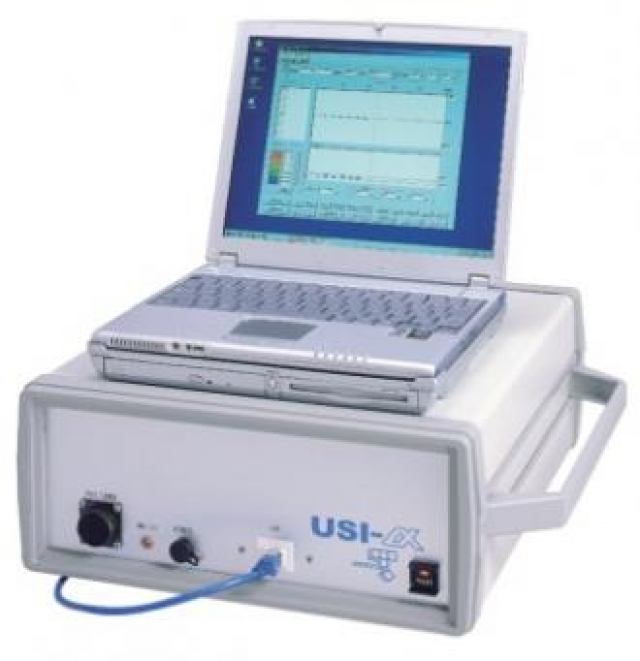

マルチチャンネル型自動超音波探傷システム クラウトクレーマー USI-α
| 規格 | クラウトクレーマー USI-α |
|---|---|
| メーカー名 | 日本クラウトクレーマー株式会社 |
| 特徴 | 2CH探傷ソフト標準装備、オプションで肉厚測定、TODFが適応可能JIS Z 3070（綱溶接部の超音波自動探傷方法）に対応 最大16CHまで拡張可能なマルチチャンネルシステム LOGアンプ、林状エコー方式によるカップリングチェックを採用（底面エコー方式も可） S.B同期追従可能な3ゲート方式（Fゲートはマルチピーク収録） LAN接続で簡易セットアップ、ユニット拡張、長距離転送が可能 最大6軸の機構コントローラーを搭載（標準2軸、オプション4軸） 自走式をはじめとするさまざまなスキャナとの組み合わせが可能 |
| 仕様 | ・チャンネル数 標準4CH（最大16CHまで増設可能） ・ゲート S,F,Bの3ゲート（S,Bの同時追従可能） ・周波数帯域 0.5MHz～30MHz ・フィルター LPF：0.5/1/2/5/10MHz HPF：0.5/1/2/5/10MHz ・繰り返し周波数 最大8ｋHZ ・カップリングチェック LOGアンプ：林状エコー方式（底面エコー方式も可） ・機構部コントロール 2軸コントローラ+ドライバー（標準） オプションにより最大6軸コントローラ+ドライバー ・重量 約9kg ・寸法 W365×H145×D420mm |
