超音波検査機器：探傷器

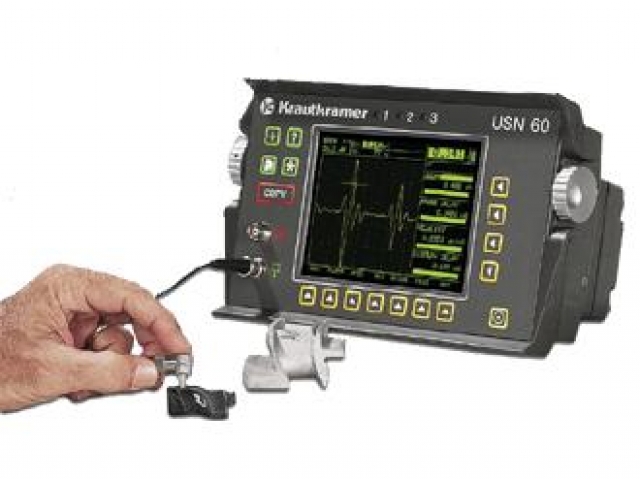

ポータブル探傷器USNシリーズ クラウトクレーマー USN60
| 規格 | クラウトクレーマー USN60 |
|---|---|
| メーカー名 | GEセンシング＆インスペクションテクノロジーズ |
| 特徴 | USN60は高機能アナログ探傷器の性能とデジタル探傷器のパフォーマンスを兼ね備えた、高性能・高分解超音波探傷器です。 現場検証で求められる堅牢なハウジング、薄物検査に不可欠な高い分解能、水浸検査等に求められるシステム性能を保有し、ポータブル探傷器が実現するアプリケーションをさらに拡大します。 ・大型VGA画面 ・高性能・高分解能 ・様々な外部機器との接続が可能 ・動作温度 0℃～55℃ アプリケーション ・航空宇宙 - 複合材料の検査 ・製鉄 - 鋳造、大型鍛造品 ・自動車 - タイヤの製造検査 ・鉄道 - レール探傷 ・電力・原子力 - オーステナイト鋼溶接 ・研究所 |
| 仕様 | 測定範囲： 1～27940mm（綱中） 音速範囲： 250～16000m/s 周波数帯域： 0.25～25MHz 表示ディレイ： -20～3498μs（綱中） プローブディレイ： 0～999.9μs 感 度： 0～110dB（0.1/0.5/1.0/2.0/6.0/ユーザー設定/Lock） 探傷モード： 一探/二探/透過法 パルサー： スパイクパルス/スクエアパルス パルス繰返し周波数： 15～6000Hz パルスエネルギー： スパイクパルス（High/Low） スクエアパルス（最大450V/パルス幅1000ns） ダンピング： 50/75/150/1kΩ ゲート： 3ゲート（IFゲート使用時） 出 力： TTL/アナログ/IOポート 測定モード： Flack/Peak 検 波： 全波/正半波/負半波/RF リジェクト： 0～80％ データメモリ数： 最低225件（Aスコープ波形表示/各パラメータ設定時） ファイル構造： リニア、グリッド、カスタムリニア 厚さ測定値データロガ： 99,999（測定値のみ） 表示部： 133×98mm（640×480ピクセル） 単 位： mm/inch/μs 動作温度： 0～55℃ 言 語： 英語、ドイツ語、他 電 池： リチウムイオン、他 寸 法： 159×282×150mm（H×W×D） 重 量： 3.0kg（バッテリ含む） |
