超音波検査機器:探触子

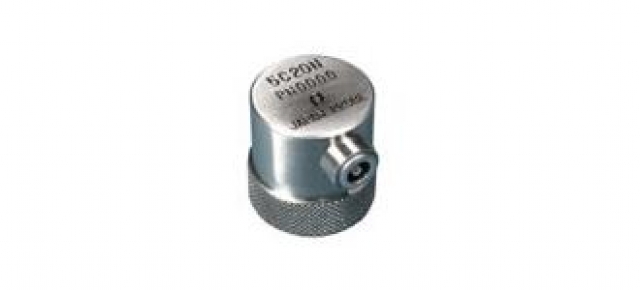

垂直探触子 丸型・角型

メーカー名ジャパンプローブ株式会社
特徴試験体の探傷面に対して90°(垂直入射の超音波ビーム軸)で伝搬する超音波を発生する探触子

角型
・スケールに当てた走査が可能です。
・探触子位置が読み取りやすく、座標による測定再現性が改善されるため、データのバラツキが抑えられます。
・探傷スピードが上がり、探傷効率が高くなります。
仕様■PN
・型式:外形寸法(mm)(φmm×Hmm)
1C20N:24×28
1C30N:34×38
2C10N:14×20
2C20N:24×28
5C5N(10N):14×20
5C20N:24×28
10C10N:14×20
・接栓位置
種類:LEMO(小)G51
位置:上/横

■PK
・型式:外形寸法(mm)(φmm×Hmm)
2C10N:15.5×19
2C20N:33×36.5
5C10N:15.5×19
5C20N:33×36.5
・接栓位置
種類:LEMO(小)G51/C25
位置:横
保護ゴムが取り付けられる形状になっていますが、性能は保護ゴムなしで保証されます。
