X線検査機:マイクロフォーカス

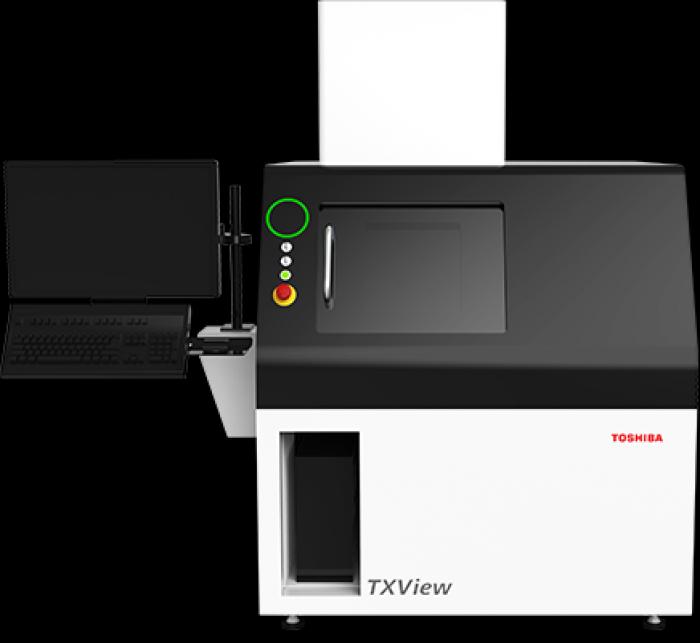

X線非破壊検査システム マイクロフォーカス TXView

メーカー名東芝ITコントロール株式会社
特徴マイクロフォーカスX線発生器・FPD(フラットパネルディテクタ)搭載
X線発生器は90kV/130kVの2種類から選択できます。
130万画素のFPDを搭載したことで、歪の無い鮮明な画像が撮影可能になりました。

多彩な解析・分析への対応
独自のHDR(ハイダイナミックレンジ)機能で、従来より鮮明な画質改善を実現しました。
直交CTを搭載することで、3次元での解析も可能になります。

オペレータのニーズに対応
外観カメラを搭載したことで、視覚的に操作可能になり、操作性が向上しました。
ガイド操作モードおよびソフトウェアの改善により、簡単に綺麗な画像が撮影出来ます。

人間工学に基づいたデザイン
「座り作業」、「立ち作業」のどちらでも使い勝手の良いデザインを採用しています。
試料扉の開口部と角度を改良することで、作業性が向上しました。
仕様TXV-4090μFD
X線出力 90kV/200μA
X線最小焦点寸法 5μm
X線検出器 FPD(フラットパネルディテクタ)130万画素
空間分解能 5μm(JIMA RT RC-05)
X線幾何倍率 69倍
モニター上倍率 210倍(24インチモニター)
試料テーブル最大外形 W410×D360×H80 mm
試料最大質量 2kg
本体外形寸法 W1150×D1105×H1725 mm
本体質量 約950kg
漏洩線量 1μSv/h以下
電源/接地 単相 AC100V, 1.5kVA/D種

画像解析・計測機能

計測機能 濡れ性、ワイヤ流れ、2点間寸法、ボイド計測、BGAボイド率測定
解析機能 疑似カラー、プロフィール、ヒストグラム、3次元表示

オプション

直交CT(コーンビーム) 直交ユニット(交換方式)
2軸回転装置 回転・傾斜機構(交換方式)
