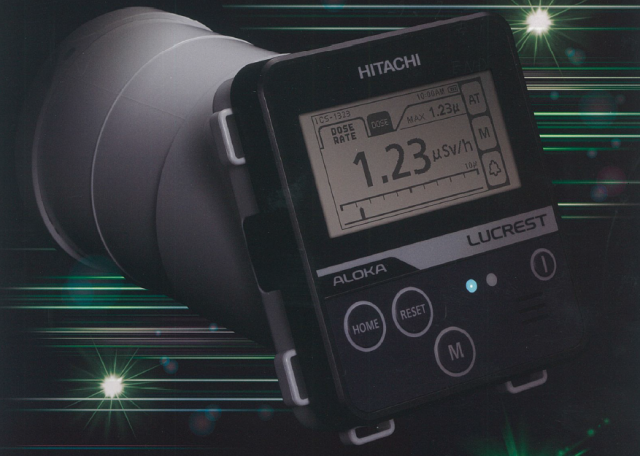

電離箱式サーベイメータ ICS-1323（線量率の測定用途）旧ICS-331B
- 規格
- ICS-1323
- メーカー名
- 株式会社 日立製作所
- 特徴
- １． 漏えいX線測定
低エネルギーから感度があるため、X線の漏えい測定に使用可能です。また、スケーラモードにより、設定した時間での積算線量の測定が容易にできます。
２． 線量率/積算線量同時表示
線量率、積算線量の同時表示か可能となりました。これにより、線量が高い場所での作業を行う際に線量率を確認しながら積算線量も確認できるようになり、切替の手間を省くことができるようになりました。
３． 低エネルギー校正オプション
軟X線(8.5keV)による一点校正を行い、校正証明書を発行するオプションです。校正証明書の校正定数を用いて測定結果を70μm線量当量に換算することで、低エネルギーX線の漏えい線量の評価が出来ます。このオプションは、製品注文時にお申込み下さい。
４． USB
マイクロUSBコネクタにより、PCと接続し、メモリしたデータの読出しが可能です。また、マイクロUSBイヤホンを接続することで、イヤホンから警報音を聞くことができます。 - 仕様
- 測定放射線
y線、x線、およびβ線(β線は、検出器先端のキャップを外して検知)
検出器
円筒型電離箱
電離箱有効体積
約400㎤
β線検出窓
約12㎎／㎠PCフィルム 窓面積：約45㎠
β線遮へいキャップ
厚さ約500㎎／㎠
エネルギー特性
137Csに対し±15％以内(30keV～1.5MeV)
有効測定範囲
1㎝線量当量率 1.00μSv／ｈ～1.00Sv／ｈ、1㎝線量当量 0.3μSv~10Sv
表示範囲
線量率(Sv/h)0.00μ～9.99μ、10.0μ～99.9μ、100μ～999μ、1.00m~9.99m、10.0m~99.9m、100m~999m、1.00
積算線量(Sv)0.00μ～9.99μ、10.0μ～99.9μ、100μ～999μ、1.00m~9.99m、10.0m~99.9m、100m~999m、1.00～10.0
レスポンス方式
AUTOモード、MANUAＬモード(MANUALモードの場合は時定数(3段階)で切り替え可能)
指示制度（直線性）
相対レスポンス：0.91～1.11(5mSv／h基準、相対指示誤差±10％相当)
表示
バックライト・タッチパネル付液晶表示器(日本語／英語表示切替可能)、線量率／積算線量指示値(デジタル表示、Sv・Gy・R・rem切替可能)、バーグラフメータ、トレンド、測定単位、電池残量、時刻、最大値、オーバーロード、ユーザー設定画面、スケーラモード
操作スイッチ
電源スイッチ、「HOME」スイッチ、「RESET」スイッチ、「メモリ」スイッチ、タッチパネル
ブザー音
警報音、操作音のON／OFF設定可能(音量3段階設定可能)
警報設定／警報表示
設定可能／LED点滅と同時に警報音発生
スケーラモード
プリセットタイム機能 1秒～9999秒、0秒にてエンドレス測定(最大10Sv)、リピート測定機能(最大5回)
イヤホン機能
あり(マイクロUSB‐イヤホンジャック変換が必要）
データ保存 連続保存、瞬時値の保存可能
最大100日分のフォルダを作成可能(60秒間隔で連続記録を100日間実施した場合144,000データ)
データ出力
USB2.0(パソコンへデータ転送)、マスストレージクラス
電源
アルカリ乾電池単3形×4本、ニッケル水素電池単3形×4本
電池寿命
アルカリ乾電池単3形にて連続80時間以上※LR6XW(パナソニック製)、ニッケル水素電池単3形にて60時間以上
※BK-3MCC(パナソニック製)
使用温度範囲
ー10℃～＋40℃、90%RH以下(結露・凍結なきこと)
外形寸法
約(W)10×(D)19×(H)12㎝(突起、ピストルグリップを除く)
質量
約0.7㎏(電池、キャップストラップを含む)
適合JIS
JIS Z 4333:2014
防塵・防水
IP65
