超音波検査機器：探傷システム

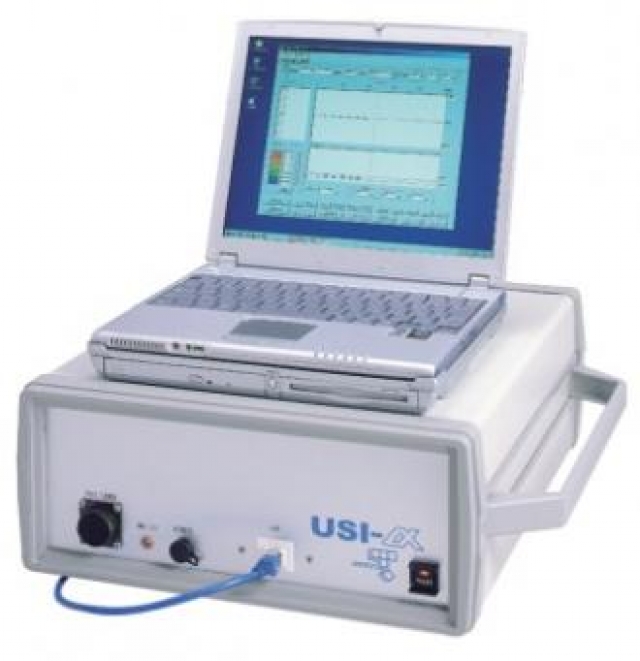

マルチチャンネル型自動超音波探傷システム クラウトクレーマー USI-α
- 規格
- クラウトクレーマー USI-α
- メーカー名
- 日本クラウトクレーマー株式会社
- 特徴
- 2CH探傷ソフト標準装備、オプションで肉厚測定、TODFが適応可能JIS Z 3070（綱溶接部の超音波自動探傷方法）に対応
最大16CHまで拡張可能なマルチチャンネルシステム
LOGアンプ、林状エコー方式によるカップリングチェックを採用（底面エコー方式も可）
S.B同期追従可能な3ゲート方式（Fゲートはマルチピーク収録）
LAN接続で簡易セットアップ、ユニット拡張、長距離転送が可能
最大6軸の機構コントローラーを搭載（標準2軸、オプション4軸）
自走式をはじめとするさまざまなスキャナとの組み合わせが可能
- 仕様
- ・チャンネル数
標準4CH（最大16CHまで増設可能）
・ゲート
S,F,Bの3ゲート（S,Bの同時追従可能）
・周波数帯域
0.5MHz～30MHz
・フィルター
LPF：0.5/1/2/5/10MHz HPF：0.5/1/2/5/10MHz
・繰り返し周波数
最大8ｋHZ
・カップリングチェック
LOGアンプ：林状エコー方式（底面エコー方式も可）
・機構部コントロール
2軸コントローラ+ドライバー（標準）
オプションにより最大6軸コントローラ+ドライバー
・重量
約9kg
・寸法
W365×H145×D420mm
