超音波検査機器:探触子

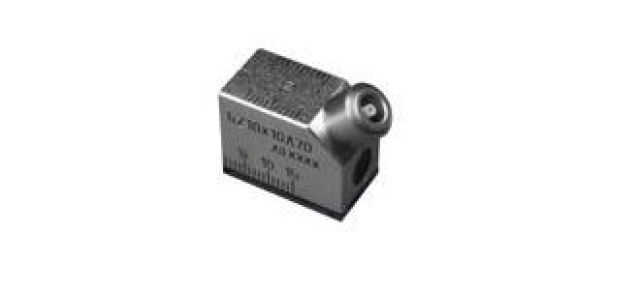

斜角探触子 標準型
- メーカー名
- ジャパンプローブ株式会社
- 特徴
- 斜角探傷を行うための探触子
- 仕様
- ■AS
・型式:外形寸法(mm)(W×L×H)
5Z10×10A45(A60/A65/A70):14×25×20
・接栓位置
種類:LEMO(小)G51
位置:上/後/斜
■AO
・型式:外形寸法(mm)(W×L×H)
2C10×10A45(A60/A65/A70):14×28×24
・接栓位置
種類:LEMO(小)G51
位置:上/後/斜
・型式:外形寸法(mm)(W×L×H)
2C14×10A45:18×30×25
(A60/A65/A70):18×35×25
・接栓位置
種類:LEMO(小)G51
位置:上/後/斜
・型式:外形寸法(mm)(W×L×H)
2C20×20A45:24×35×25
(A60/A65/A70):24×45×27
・接栓位置
種類:LEMO(小)G51
位置:上/後/斜
・型式:外形寸法(mm)(W×L×H)
5C10×10A45(A60/A65/A70):14×25×20
・接栓位置
種類:LEMO(小)G51
位置:上/後/斜
・型式:外形寸法(mm)(W×L×H)
5C14×14A45:18×30×26
(A60/A65/A70):18×35×26
・接栓位置
種類:LEMO(小)G51
位置:上/後/斜
■JS
・型式:外形寸法(mm)(W×L×H)
1Z20×20A45:24×35×25
(A60/A70):24×45×27
※5C14×14A45(A60/A65/A70):14×25×20
5Z20×20A45:24×35×25
(A60/A70):24×45×27
・接栓位置
種類:LEMO(小)G51
位置:上/後/斜
※建築梁端部溶接用探触子
■JM
・型式:外形寸法(mm)(W×L×H)
5C5×5A45(A60/A70):8×12×20
・接栓位置
種類:LEMO(小)G51C25
位置:上/後
■JG
・型式:外形寸法(mm)(W×L×H)
5C5×5A45(A60/A70):8×12×20
・接栓位置
種類:LEMO(小)G51C25
位置:上/後
■JG2
・型式:外形寸法(mm)(W×L×H)
5C5×5A45:8×12×15
・接栓位置
種類:LEMO(小)G51C25
位置:上/後(A60/A70)
