超音波検査機器：探触子

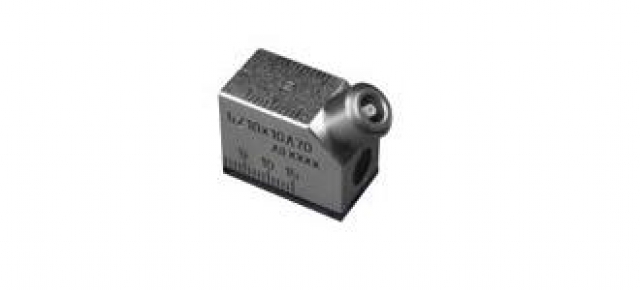

斜角探触子 表面SH波探触子
- メーカー名
- ジャパンプローブ株式会社
- 特徴
- 試験体の表面直下を伝搬する水平横波探触子
- 仕様
- ■鉄筋機械式継手用探触子 JRY
・型式：外形寸法(mm)(W×L×H)
※2Z5×5HA90：8×16×15
5Z5×5HA90：8×16×15
・接栓位置
種類：C25
位置：上/後
・型式：外形寸法(mm)(W×L×H)
2Z10×10HA90 (5C10):14×25×20
・接栓位置
種類：LEMO(小)G51/C25
位置：上/後/斜
※鉄筋機械式継手用探触子 (マグネット付きもあります)
■表面SH波探触子 (シュー溝入）JYS2
・型式：外形寸法(mm)(W×L×H)
5Z5× 5HA90：14×25×20
5C10×10HA90 ：18×30×25
・接栓位置
種類：LEMO(小)G51/C25
位置：上/後/斜
