超音波検査機器：探触子

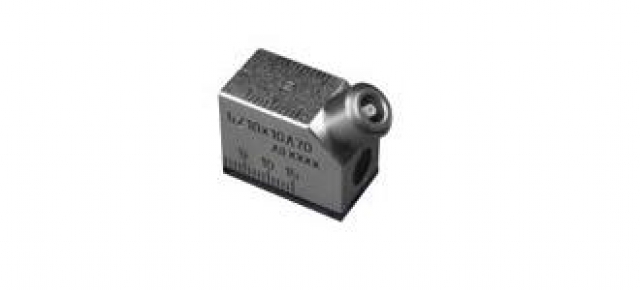

二振動子斜角探触子
- メーカー名
- ジャパンプローブ株式会社
- 特徴
- 1個のケースの中に音響的に隔離された超音波送信及び受信用の2個の振動子で構成され、試験体に横波を斜めに伝搬させて探傷するための探触子
- 仕様
- ■二振動子横波斜角探触子 JD
・型式：外形寸法(mm)(W×L×H)
2C10× 7AD45（AD60）：22×30×25
・接栓位置
種類：LEMO(小)G51/C25
位置：上/後
・型式：外形寸法(mm)(W×L×H)
2C10×10AD45（AD60）：28×30×25
・接栓位置
種類：LEMO(小)G51/C25
位置：上/後
・型式：外形寸法(mm)(W×L×H)
5C5×5AD45（AD60/AD70）：14×25×20
5C10×5AD45（AD60/AD70）：14×25×20
・接栓位置
種類：C25
位置：上/後/斜
・型式：外形寸法(mm)(W×L×H)
5C10×7AD45（AD60/AD70）：22×30×25
5C10×10AD45（AD60/AD70）：28×30×25
・接栓位置
種類：LEMO(小)G51/C25
位置：上/後
■二振動子縦波斜角探触子 JDL
・型式：外形寸法(mm)(W×L×H)
2C10× 7LAD45（LAD60）：22×30×25
2C10×10LAD45（LAD60）：28×30×25
2C20×10LAD45（AD60/AD70）：28×35×30
5C10× 7LAD45（AD60/AD70）：22×30×25
5C10×10LAD45（AD60/AD70）：28×30×25
・接栓位置
種類：LEMO(小)G51/C25
位置：上/後
・型式：外形寸法(mm)(W×L×H)
5C10× 5LAD45（AD60/AD70）：14×25×20
・接栓位置
種類：C25
位置：上/後/斜
