X線関連用品：CR

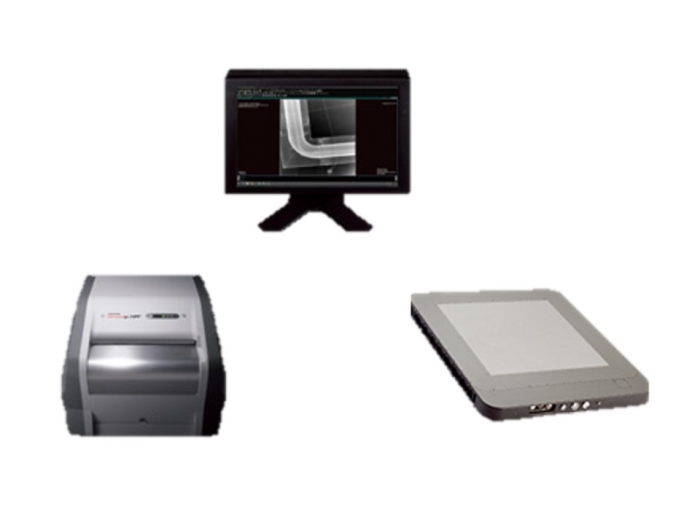

デジタルX線画像システム DynamIx システム
- メーカー名
- 富士フィルム株式会社
- 特徴
- ・あらゆる検査で最高画質を実現
・直接IPを読み取れる「IPダイレクトリード機能」を新搭載
・多彩な自動機能の搭載によりスピーディーで高品質な検査を実現
・MAI（*1）が規定する、デジタルX線画像システムのトレーサビリティ機能を搭載 （オプション）
・他システムとの連携により、ネットワークソリューションを提供 - 仕様
- IP画像読取装置 DynamIx HR2
読取画素サイズ
25μm, 50μm, 100μm, 200μm
読取グレーレベル
14 bits/pixel
装置サイズ
W 600 × D 660 × H 490mm
重量
58 kg
消費電力
AC 100～240V 50/60Hz、400VA以下
動作使用環境
温度：15℃～30℃ 湿度：15％～80％ （結露なきこと）
IP読取トレイ
手差しタイプ
IPテンプレート
タイプS 特注対応
タイプF 特注対応
IP関連
適用IP
定型
ST-VI型（Type CC カセッテ） 35.4 × 43.0cm （14 × 17inch）
18 × 24cm （7.1 × 9.4inch）
24 × 30cm （9.4 × 11.8inch）
15 × 30cm （5.9 × 11.8inch）
UR-1型（Type UR カセッテ） 35.4 × 43.0cm （14 × 17inch ）
18 × 24cm （7.1 × 9.4inch）
短冊型
6 × 40cm （2.4 × 15.7inch）（*1）
ロング型
7 × 152cm （2.8 × 59.8inch）（*1）
画像表示・計測ソフト DynamIx VU
標準構成
DynamIx VU コンソール 読取装置から画像を取得し画質調整をする。
DynamIx VU ビューワー 各種計測ツールを使い、検査画像の画質と欠陥を判定する。
DynamIx VU サーバー データ保管、管理を行う。
制御部
クライアントPC
オペレーションシステム
Windows7 Professional（64bit）日本語版 または
Windows10 Professional（64bit）日本語版
プロセッサー
インテル® Core™ i7－6700 （3.4GHz）
筐体
タワー型（縦置き／横置き可能）
チップセット
インテル® Q170
メモリ
8GB DDR4 SDRAMモジュール（2，133MHz，2DIMM）
ハードディスクドライブ
1TB（SATA／600，7，200rpm）
オプティカルドライブ
スーパーマルチドライブ（SATA，スリムライン）
外形寸法（W×D×H）
170×425.4×389mm
質量
約9.4kg
使用環境
温度10～35℃，湿度10～90％（結露無き事）
動作電圧範囲
90～264V
消費電力（通常／最大）
16W／78W
キーボード
PS／2 スタンダードキーボード（日本語版109Aキーボード）
マウス
USB 光学マウス
画像表示部
[ ビューワー向け ] Consoleタッチパネルモニター
外形寸法（W×D×H）
392×157×411mm
質量
約6.7kg
使用環境
温度5～35℃，湿度20～80％（結露無き事）
動作電圧
AC100V，50／60Hz
消費電力（通常／最大）
11W／39W
チルト角度
0°～30°
[ ビューワー向け ] Viewer用モノクロ5Mモニター
外形寸法（W×D×H）
最小高さ：367×264×505mm
最大高さ：367×264×595mm
画面サイズ
21.3インチ（54.1cm）
解像度
2048×2560ドット
ドットピッチ
0.165mm
最大表示サイズ
337.9mm（水平）×422.4mm（垂直）
質量
約8.1kg
使用環境
温度0～35℃，湿度20～80％（結露無き事）
動作電圧
AC100V，50／60Hz
最大消費電力
95W以下
デジタル検出器 DynamIx FXR
プロダクトコード
D-1611
種類
アモルファスシリコン
シンチレーター
Gd2O2S:Tb
受光サイズ
409.6mm×409.6mm
画素数(μm)
4096×4096
画素サイズ(μm)
100μm pixel pitch
フレームレート
3.75FPS
エネルギー耐性
40KeV - 15MeV
ダイナミックレンジ
>84 dB
A/D変換
16bit
インターフェース
光ファーバーケーブル
寸法
672mm×599mm×44mm
重さ
25kg
動作温度
10℃～35℃
保管温度
-10℃～50℃
動作湿度
30%～70%（相対湿度）、結露なきこと
電源
EPS電源 215W
消費電力
90W
