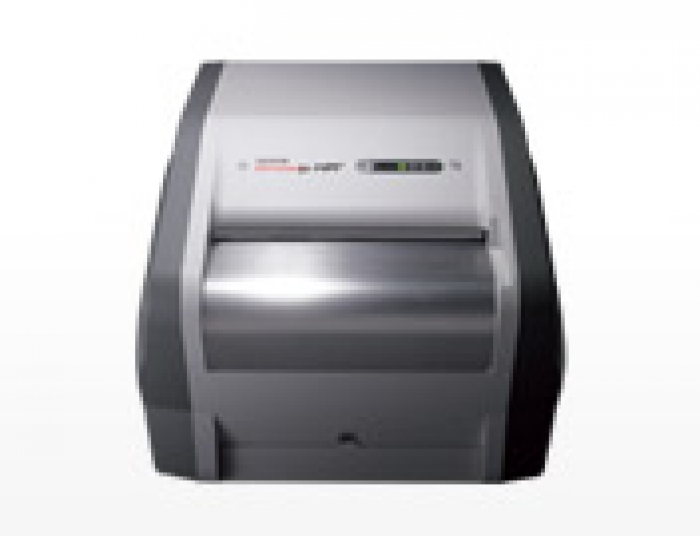

IP画像読取装置 DynamIx HR2
| メーカー名 | 富士フィルム株式会社 |
|---|---|
| 特徴 | ・あらゆる検査で最高画質を実現 ・直接IPを読み取れる「IPダイレクトリード機能」を新搭載 ・多彩な自動機能の搭載によりスピーディーで高品質な検査を実現 ・MAI（*1）が規定する、デジタルX線画像システムのトレーサビリティ機能を搭載 （オプション） ・他システムとの連携により、ネットワークソリューションを提供 |
| 仕様 | IP画像読取装置 DynamIx HR2 読取画素サイズ 25μm, 50μm, 100μm, 200μm 読取グレーレベル 14 bits/pixel 装置サイズ W 600 × D 660 × H 490mm 重量 58 kg 消費電力 AC 100～240V 50/60Hz、400VA以下 動作使用環境 温度：15℃～30℃ 湿度：15％～80％ （結露なきこと） IP読取トレイ 手差しタイプ IPテンプレート タイプS 特注対応 タイプF 特注対応 IP関連 適用IP 定型 ST-VI型（Type CC カセッテ） 35.4 × 43.0cm （14 × 17inch） 18 × 24cm （7.1 × 9.4inch） 24 × 30cm （9.4 × 11.8inch） 15 × 30cm （5.9 × 11.8inch） UR-1型（Type UR カセッテ） 35.4 × 43.0cm （14 × 17inch ） 18 × 24cm （7.1 × 9.4inch） 短冊型 6 × 40cm （2.4 × 15.7inch）（*1） ロング型 7 × 152cm （2.8 × 59.8inch）（*1） 画像表示・計測ソフト DynamIx VU 標準構成 DynamIx VU コンソール 読取装置から画像を取得し画質調整をする。 DynamIx VU ビューワー 各種計測ツールを使い、検査画像の画質と欠陥を判定する。 DynamIx VU サーバー データ保管、管理を行う。 制御部 クライアントPC オペレーションシステム Windows7 Professional（64bit）日本語版 または Windows10 Professional（64bit）日本語版 プロセッサー インテル® Core™ i7－6700 （3.4GHz） 筐体 タワー型（縦置き／横置き可能） チップセット インテル® Q170 メモリ 8GB DDR4 SDRAMモジュール（2，133MHz，2DIMM） ハードディスクドライブ 1TB（SATA／600，7，200rpm） オプティカルドライブ スーパーマルチドライブ（SATA，スリムライン） 外形寸法（W×D×H） 170×425.4×389mm 質量 約9.4kg 使用環境 温度10～35℃，湿度10～90％（結露無き事） 動作電圧範囲 90～264V 消費電力（通常／最大） 16W／78W キーボード PS／2 スタンダードキーボード（日本語版109Aキーボード） マウス USB 光学マウス 画像表示部 [ ビューワー向け ] Consoleタッチパネルモニター 外形寸法（W×D×H） 392×157×411mm 質量 約6.7kg 使用環境 温度5～35℃，湿度20～80％（結露無き事） 動作電圧 AC100V，50／60Hz 消費電力（通常／最大） 11W／39W チルト角度 0°～30° [ ビューワー向け ] Viewer用モノクロ5Mモニター 外形寸法（W×D×H） 最小高さ：367×264×505mm 最大高さ：367×264×595mm 画面サイズ 21.3インチ（54.1cm） 解像度 2048×2560ドット ドットピッチ 0.165mm 最大表示サイズ 337.9mm（水平）×422.4mm（垂直） 質量 約8.1kg 使用環境 温度0～35℃，湿度20～80％（結露無き事） 動作電圧 AC100V，50／60Hz 最大消費電力 95W以下 デジタル検出器 DynamIx FXR プロダクトコード D-1611 種類 アモルファスシリコン シンチレーター Gd2O2S:Tb 受光サイズ 409.6mm×409.6mm 画素数(μm) 4096×4096 画素サイズ(μm) 100μm pixel pitch フレームレート 3.75FPS エネルギー耐性 40KeV - 15MeV ダイナミックレンジ >84 dB A/D変換 16bit インターフェース 光ファーバーケーブル 寸法 672mm×599mm×44mm 重さ 25kg 動作温度 10℃～35℃ 保管温度 -10℃～50℃ 動作湿度 30%～70%（相対湿度）、結露なきこと 電源 EPS電源 215W 消費電力 90W |
