製品紹介

X線関連用品:CR

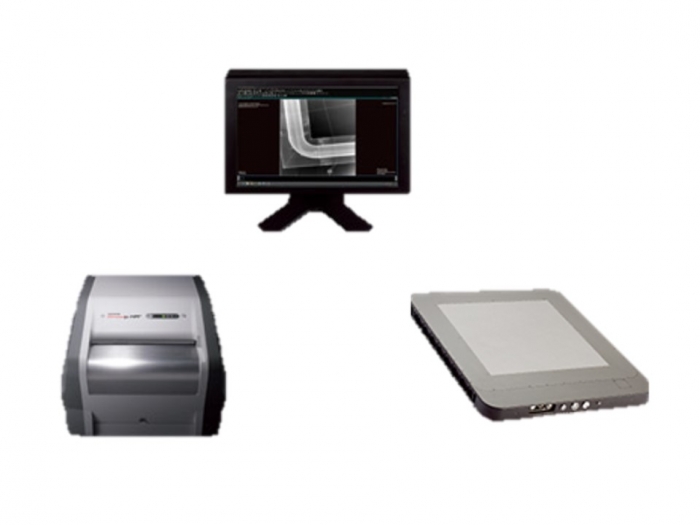

デジタルX線画像システム DynamIx システム

メーカー名富士フィルム株式会社
特徴・あらゆる検査で最高画質を実現

・直接IPを読み取れる「IPダイレクトリード機能」を新搭載

・多彩な自動機能の搭載によりスピーディーで高品質な検査を実現

・MAI(*1)が規定する、デジタルX線画像システムのトレーサビリティ機能を搭載 (オプション)

・他システムとの連携により、ネットワークソリューションを提供
仕様IP画像読取装置 DynamIx HR2
読取画素サイズ
25μm, 50μm, 100μm, 200μm

読取グレーレベル
14 bits/pixel

装置サイズ
W 600 × D 660 × H 490mm

重量
58 kg

消費電力
AC 100~240V 50/60Hz、400VA以下

動作使用環境
温度:15℃~30℃ 湿度:15%~80% (結露なきこと)

IP読取トレイ
手差しタイプ

IPテンプレート
タイプS 特注対応
タイプF 特注対応

IP関連



適用IP

定型
ST-VI型(Type CC カセッテ) 35.4 × 43.0cm (14 × 17inch)
18 × 24cm (7.1 × 9.4inch)
24 × 30cm (9.4 × 11.8inch)
15 × 30cm (5.9 × 11.8inch)
UR-1型(Type UR カセッテ) 35.4 × 43.0cm (14 × 17inch )
18 × 24cm (7.1 × 9.4inch)

短冊型
6 × 40cm (2.4 × 15.7inch)(*1)

ロング型
7 × 152cm (2.8 × 59.8inch)(*1)

画像表示・計測ソフト DynamIx VU

標準構成
DynamIx VU コンソール 読取装置から画像を取得し画質調整をする。
DynamIx VU ビューワー 各種計測ツールを使い、検査画像の画質と欠陥を判定する。
DynamIx VU サーバー データ保管、管理を行う。

制御部

クライアントPC


オペレーションシステム
Windows7 Professional(64bit)日本語版 または
Windows10 Professional(64bit)日本語版

プロセッサー
インテル® Core™ i7-6700 (3.4GHz)

筐体
タワー型(縦置き/横置き可能)

チップセット
インテル® Q170

メモリ
8GB DDR4 SDRAMモジュール(2,133MHz,2DIMM)

ハードディスクドライブ
1TB(SATA/600,7,200rpm)

オプティカルドライブ
スーパーマルチドライブ(SATA,スリムライン)

外形寸法(W×D×H)
170×425.4×389mm

質量
約9.4kg

使用環境
温度10~35℃,湿度10~90%(結露無き事)

動作電圧範囲
90~264V

消費電力(通常/最大)
16W/78W

キーボード
PS/2 スタンダードキーボード(日本語版109Aキーボード)

マウス
USB 光学マウス

画像表示部

[ ビューワー向け ] Consoleタッチパネルモニター


外形寸法(W×D×H)
392×157×411mm

質量
約6.7kg

使用環境
温度5~35℃,湿度20~80%(結露無き事)

動作電圧
AC100V,50/60Hz

消費電力(通常/最大)
11W/39W

チルト角度
0°~30°

[ ビューワー向け ] Viewer用モノクロ5Mモニター


外形寸法(W×D×H)
最小高さ:367×264×505mm
最大高さ:367×264×595mm

画面サイズ
21.3インチ(54.1cm)

解像度
2048×2560ドット

ドットピッチ
0.165mm

最大表示サイズ
337.9mm(水平)×422.4mm(垂直)

質量
約8.1kg

使用環境
温度0~35℃,湿度20~80%(結露無き事)

動作電圧
AC100V,50/60Hz

最大消費電力
95W以下

デジタル検出器 DynamIx FXR

プロダクトコード
D-1611

種類
アモルファスシリコン

シンチレーター
Gd2O2S:Tb

受光サイズ
409.6mm×409.6mm

画素数(μm)
4096×4096

画素サイズ(μm)
100μm pixel pitch

フレームレート
3.75FPS

エネルギー耐性
40KeV - 15MeV

ダイナミックレンジ
>84 dB

A/D変換
16bit

インターフェース
光ファーバーケーブル

寸法
672mm×599mm×44mm

重さ
25kg

動作温度
10℃~35℃

保管温度
-10℃~50℃

動作湿度
30%~70%(相対湿度)、結露なきこと

電源
EPS電源 215W

消費電力
90W
